HKC--CTB電流互感器二次過電壓保護器使用說明
電流互感器二次過電壓保護器
（HKC--CTB）
使用說明書
安 徽 徽 凱 創(chuàng ) 電 力 保 護 設 備 有 限 公 司
一、概述
HKC--CTB電流互感器（簡稱CT）在電力系統中，廣泛應用于一次測量、控制和保護。正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路,或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會(huì )在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，甚至危及工作人員的生命安全。
我公司生產的HKC--CTB系列電流互感器二次過電壓保護器就是針對這一情況而設計，能夠有效防止因CT二次開路而引起的事故。
適用范圍
電流互感器二次過電壓保護器主要適用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等，用于抑制瞬態過電壓低于設備耐沖擊過電壓，泄放電涌能量，從而保護系統電路及設備。
正常使用條件和安裝條件
1. 正常使用條件
a. 電壓：持續施加在過壓保護器接線端子間的電壓不應超過其最大持續工作電壓。
b. 使用環境溫度：－20℃～70℃。
c. 使用環境濕度：<95%RH。
d. 外殼防護等級：IP20。
e. 污染等級：安裝地點的污染等級為2級。
2.安裝條件
a. 安裝類別：根據過電壓保護器的電壓保護水平分為Ⅱ、Ⅲ兩個類別；
b. 安裝位置：
推薦用于較少暴露的地點；
應安裝在無顯著振動和沖擊的地方。
3. 安裝方式：采用TH35－7.5型鋼軌安裝。
4. 接線方式：螺釘壓緊接線。
技術指標：
|
供電電源 |
交直流輸入100-240V |
|
正常漏電流IL20V |
≤1μA |
|
輸入電阻 |
＞100M |
|
導通電壓 |
150v±10%（可根據用戶要求設定） |
|
導通時間 |
50ms≤Ｔs≤250ms |
|
保護繼電器接點容量 |
AC220V/5A |
|
使用CT規格 |
二次側峰值大于150V |
|
保護電流 |
5A |
|
工作環境 |
溫度：-20℃～+70℃ 濕度：≤95%RH |
|
復方方式 |
手動按鈕復位 |
|
抗震性能 |
10-50-10HZ 2g 3min |
|
可靠安全性 |
符合IEC834-1要求 |
|
工作電源 |
AC220V,50HZ |
|
功 耗 |
≤5W |
|
安裝方式 |
軌道式 |
2. 外形及安裝尺寸
外形尺寸：115*90*40（長*寬*深）（HKC--CTB-6)單位：mm
安裝方式：導軌安裝
端子定義見下圖：（HKC--CTB-6)

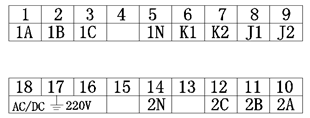

端子定義見下圖：（HKC--CTB-9) 外形尺寸：145*90*40（長*寬*深）
（HKC--CTB-9)單位：mm

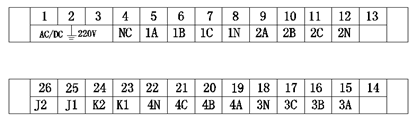

端子定義見下圖：（HKC--CTB-12) 外形尺寸：155*110*72（長*寬*深）
（HKC--CTB-12)單位：mm
安裝使用及維護
該型保護器體積小，根據需要標準導軌安裝。
a. 安裝時將過壓保護器卡入安裝軌，同時將過壓保護器上的止動件向上推進，使過壓保護器固定在安裝軌上，不得松動、掉落。需要拆下過壓保護器時，將止動件往下拉動便可。
b. 用直徑不小于2.5mm2的銅導線將HBTB的A /B/C，COM接點與被保護CT的二次側相連，連接應牢靠。
C .維護方法
萬用表電阻檢測方法：
HKC--CTB保護器上電前用萬用表的電阻檔分別測量各路A1端、B1端、C1端 與相應的N端之間的電阻值應大于幾十兆歐姆
調壓檢驗方法如下：
將單相調壓器調到0V位置,輸出端接到某繞組與相應的N端(如1A與1N)，接通保護器的AC220V電源，此時，面板上的工作指示燈（綠色）每隔一秒閃爍一次，而其它的指示燈均應不亮，這表示各路保護電路均處于正常的復位狀態。假如有通道紅色指示燈亮，說明相應部分保護狀態未正常復位，需要按復位按鈕予以復位。之后，檢測動作電壓是否正常，方法是：緩慢地調節調壓器，使調壓器輸出電壓逐漸升高，當燈泡亮時，此刻調壓器輸出電壓數值即為保護動作啟動電壓。之后降低調壓器的輸出電壓，燈泡也不會(huì )熄滅，這說明保持功能正常。 依此方法分別檢測所有各路繞組，如果均符合技術指標，則檢測合格。
四、訂貨須知
用戶訂貨時需詳細注明所訂產品的型號規格、數量、交貨日期、通訊地址、電話、運輸方式等。若用戶無法確定所需產品型號規格，可詳細提供被保護CT的參數及相關線路參數，我司可代為設計選型。（如交流電源，訂貨時請說明）
五、廠家保證
本產品質量保證期一年。
